截止到目前,我们所了解的一些柜子通常都是采用平开门的方式进行管理。在人们需要取物时,就会用手拉开柜门后再从柜中取出物件。这种平开门的开门占用空间较大,往往会因家具之间的相互干涉而导致柜门中的一扇或两压平开门不能完全打开,影响存放或拿取物件。

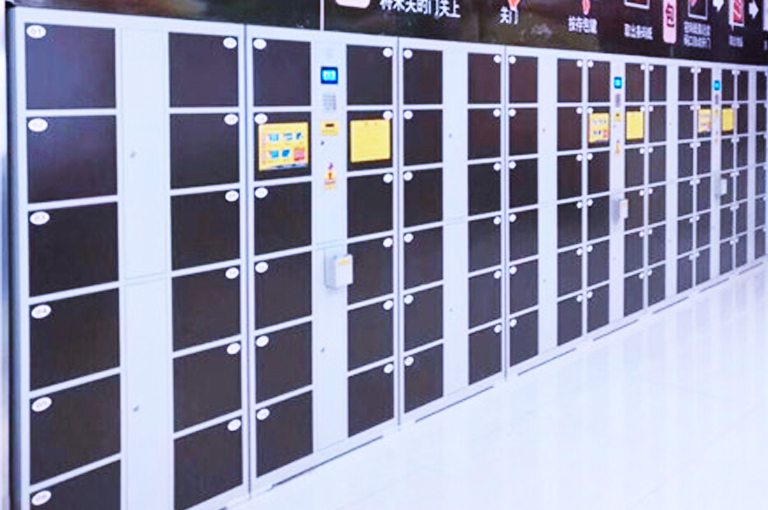

智能储物柜

智能储物柜


其实,特别是像鞋柜、杂物柜等柜子,人们往往将其布置在房屋进门处的较狭窄地方,平开门的开启又会造成过道更加狭窄,影响他人通过。


因此,人们对一些位于布置后开门空间比较狭窄的储物柜,使用横向滑动的平滑门来解决,但是这种平滑门虽然解决了开门占用空间大的问题,却又出现了另一问题,即柜门无法完全打开,滑动开门时,始终有一扇门的面积被遮挡,导致柜门只能部分打开,存放拿取物件极不方便。而且这两类柜门都需用手开启、关闭,当人们手拿物件时,开启或关闭柜门也不方便。

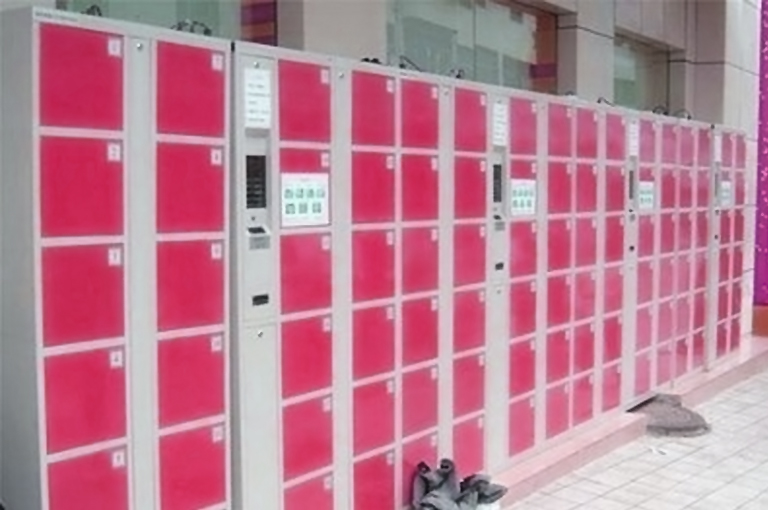

超市储物柜

超市储物柜


这种储物柜系统的目的是针对现有技术存在的不足,提供一种电子感应自动开门的储物柜,它采用卷帘门,用红外感应发射/接收器接受信号控制卷帘门自动开启、关闭,开门时不需占用储物柜以外的空间,解决了利用狭小空间布置储物柜的问题,而且柜门能够完全自动打开,存放拿取物件极其方便。其结构简单,工作可靠。


这种储物柜系统的技术方案是;储物柜的柜门采用卷帘门,卷帘门上端与柜体内上部设置的卷轴连接,卷轴两端分别可转动地支撑于固定在柜体内的两轴承座上,卷轴设有齿轮,柜体内设有微型电机和减速器,减速器连接微型电机,减速器的输出齿轮与卷轴上的齿轮啮合,柜体的正面设有红外感应发射/接收器,一控制电路板设于柜体内,控制电路板分别通过导线连接红外感应发射/接收器和微型电机,柜体上设置一交直流转换变压器与控制电路板通过导线连接,电源接口位于柜体外壁。


条码储物柜

条码储物柜


柜体的门框正面上部设有上遮板,轴承座卷轴、减速器、微型电机、控制电路板均遮于上遮板后面,门框正面左右两边设有挡板,挡板背面设有导轨槽,卷帘门的左右两边分别插入导轨槽中。


卷帘门为PVC塑料薄膜卷帘门,其厚度为025~lmm,卷帘门的下端设有配重杆。


红外感应发射/接收器设置在柜体的正面的上部或下部。


红外感应发射/接收器的感应区域不超过500mm。


卷轴包括卷筒部分和两端转轴,卷筒部分两端分别与转轴周向固定连接,卷 帘门固定连接在卷筒上,两端转轴分别支撑于轴承座上,其中一个转轴为齿轮轴,该齿轮转上的齿轮与减速器的输出齿轮啮合。


利用红外感应发射/接收器接收信号,并将信号传输给控制电路板,控制电路板对信号处理后控制微型电机传动,由于微型电机与减速器连接,减速器的输出齿轮与卷轴上的齿轮啮合,且卷帘门上端与卷轴连接,使得微型电机的转动通过减速器驱动卷轴旋转,随着卷轴旋转将带动卷帘门由下而上卷起或由上而下释放,从而实现了卷帘门的自动打开、关闭。


智能寄存柜

智能寄存柜


本储物柜通电后未工作时卷帘门处于关闭状态,当人进入储物柜红外感应发射/接收器的感应区域500mm内后,一秒钟以内,红外感应发射/接收器接收信号并传输给控制电路板,一秒钟以内,控制电路板处理信号后控制微型电机正向转动并通过减速器驱动卷轴旋转,随着卷轴旋转将带动卷帘门由下而上卷起,在3-5秒钟的时间内卷帘门便会自动打开,卷帘门完全打开后微型电机停止转动,开门时不需占用储物柜以外的空间,只要人处于红外感应发射/接收器的感应区域内,感应信号将持续传递给控制电路板,使卷帘门一直处于开启状态,解决了利用狭小空间布置储物柜的问题,而且柜门能够完全自动打开,存放拿取物件极其方便;当人离开储物柜红外感应发射/接收器的感应区域500mm外后,一秒钟以内,红外感应发射/接收器再次接收信号并传输给控制电路板一秒钟以内,控制电路板处理信号后控制微型电机反向转动并通过减速器驱动卷轴旋转,随着卷轴旋转将带动卷帘门由上而下释放,从而自动关闭卷帘门,卷帘门关闭到位后,微型电机停止转动。
